Эхолот на зимней рыбалке
Начнем с теории. Эхолот - это ультразвуковой локатор, который посылает в воду короткие импульсы определенной частоты и длительности, принимает их отражения от различных объектов, анализирует эту информацию и выводит ее на экран. Диаграмма направленности датчика эхолота, в первом приближении, представляет собой конус. Угол вершины этого конуса называют углом излучения эхолота. Часто датчики могут излучать не на одной частоте, а на двух. В таком случае один и тот же датчик будет иметь разные углы излучения, на разных частотах. Обычно такие эхолоты называют двухлучевые. Существуют эхолоты и с четырьмя лучами, и даже с шестью и больше.
Процессор эхолота обрабатывает информацию, получаемую с датчика. Причем, чем мощнее процессор, тем больше информации он использует для вычислений. Это позволяет более точно обработать сигнал и вывести на экран структуру дна и отметки от объектов, попавших в зону действия датчика. Если датчик стоит неподвижно, то информация поступающая в приемник при отражении сигнала от дна одна и та же и эхолот будет просто показывать текущую глубину в виде прямой полосы. Если же в зону действия датчика заплывет какой либо объект, то по изменению отраженного сигнала эхолот сможет определить на какой глубине появилась рыба. Из этого теоретического экскурса можно сделать следующий вывод: Зимой увидеть структуру дна эхолотом невозможно. Он просто будет показывать глубину под датчиком. Соответственно, абсолютно бесполезны зимой 3D и четырехлучевые эхолоты. Все они будут показывать одно и то же – прямую линию дна на одной глубине. Ширина этой линии будет зависеть от характера грунта и рельефа в данном конкретном месте, но интерпретировать эти результаты практически невозможно.
Зимой, для определения рельефа дна, можно использовать только один метод – насверлить побольше лунок и по очереди опускать в них эхолот. Если эхолот отображает дно ( а в некоторых дешевых китайских эхолотах такой возможности нет), то на экране Вы увидите ступеньки с разной глубиной. Найдя нужные глубины или изменения рельефа можно начинать на этих лунках рыбалку. После того, как Вы определились с лунками хочется узнать, а есть ли в этих лунках рыба и в каком горизонте она кормится. Такую задачу способен решить практически любой эхолот. При попадании рыбы под датчик, эхолот обработает эту информацию и выведет на экран либо символ рыбы, либо необработанную информацию, в зависимости от пользовательских настроек эхолота. Надо понимать, что отсутствие сигнала означает лишь то, что в данный момент и во время, которое отображается на экране, в конус датчика рыба не заплывала, но она вполне может подойти, если привлечь ее игрой мормышки, балансира или ароматом прикормки.
Современные эхолоты имеют достаточно вычислительной мощности и разрешения, чтобы корректно выводить на экран, даже игру мормышки. При этом на экране, как в телевизоре можно наблюдать не только саму игру приманки, но и увидеть атакующую ее рыбу.

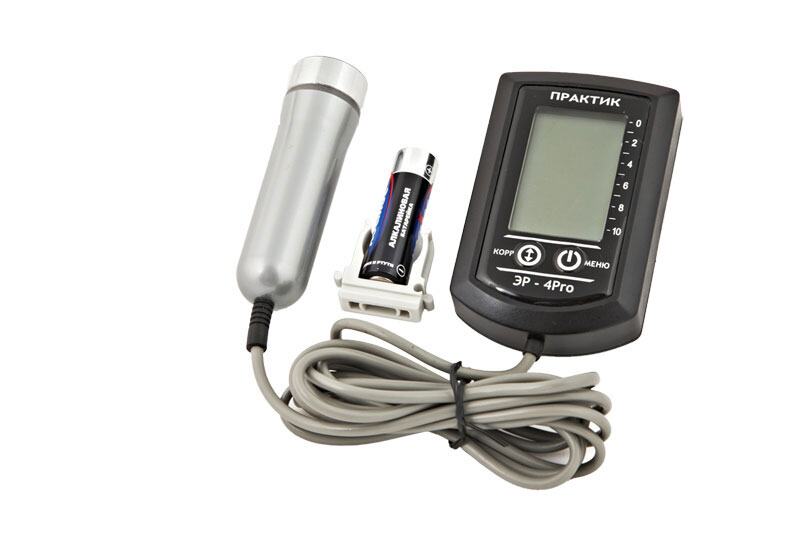

Еще одним важным фактором в выборе зимнего эхолота становиться его размер и вес самого эхолота и элементов питания. Если летом, на лодке, мы не ограничены в весе и можем себе позволить эхолот с большим экраном и большой мощностью излучения, то зимой, приходится экономить каждый грамм – ведь проходить по заснеженному водоему иногда приходится по несколько километров. Еще одна проблема с эхолотами зимой это потеря элементами питания емкости под действием низкой температуры. В -20˚С любая батарейка разрежается практически мгновенно. Не лишним будет упомянуть и кабели, соединяющие сам эхолот с датчиком и элементами питания. Обычные кабели на морозе становятся очень хрупкими и, при любом изгибе, могут сломаться. Из всех представленных на рынке зимних эхолотах безусловным лидером сейчас является эхолот отечественного производства "Практик ЭР-4 PRO 2". Этот эхолот производится в Зеленограде на современном производстве из качественных комплектующих.
Инженеры "Практика" нашли идеальный компромисс в характеристиках зимнего эхолота – мощность сигнала была снижена, что ограничило максимальную глубину 25-ю метрами, но позволило запитать эхолот всего от одной пальчиковой батарейки "АА". Еще одним гениальным решением было поместить батарейку не в корпус эхолота, а в корпус датчика. Действительно, датчик всегда находиться в воде, где температура никогда не опускается ниже ноля. Батарея не замерзает и не теряет своей емкости!
- Среднее время работы эхолота "Практик ЭР 4PRO2" от одной батарейки составляет около 50 часов.
- В качестве кабеля от датчика до эхолота использован специальный морозостойкий провод. Ему не страшны перепады температур от -60˚С до +80˚С.
- Экран эхолота имеет разрешение 126*64 пикселя и размеры 5*3 см.
- Сам эхолот имеет размеры 90*57*20 мм и весит всего 165 грамм
На дисплей эхолота "Практик" можно вывести не только обычную информацию о глубине и наличии рыбы. "Практик ЭР 4PRO2" имеет несколько специальных режимов отображения информации:
- Во-первых, это окно "Zoom" в котором можно вывести увеличенный в два раза диапазон глубин. Это удобно когда, например, Вы точно знаете, что рыба охотиться в придонном слое.
- Во-вторых, это режим "Флэшер". Этот режим удобно использовать для поиска горизонта, где ходит рыба. Сигналы при этом выглядят как линии на той глубине, где была какая-то активность.
Все функции эхолота настраиваются с помощью всего двух кнопок. Можно отрегулировать усиление, выбрать ручной или автоматический режим выбора шкалы прибора, выбрать сами режимы отображения и сигналы, выводимые при обнаружении рыбы. Известна история, когда один из любителей ночной ловли леща включал ночью эхолот над прикормленной лункой и ложился спать, когда лещ нужного размера подходил, находчивый рыболов его вываживал и ложился спать дальше – до следующего сигнала эхолота. Эхолот "Практик ЭР 4PRO2" можно использовать не только зимой, но и летом, например на небольших лодках или в автономных экспедициях.
Эхолоты "Практик" за несколько лет их производства доказали, что наши электронные разработки еще могут конкурировать с вездесущими китайцами и солидными западными производителями.
автор Андрей Шалыгин (по материалам газеты Рыбак Рыбака)
